Descrição
ESPECIFICAÇÕES
CPU
Suporte para 7th / 6th Geração Intel Core i7 / Intel Core i5 / Intel Core i3 / Intel Pentium processadores / Intel Celeron processadores no pacote LGA1151
* Para 7th Geração Intel O suporte para processadores Core precisa atualizar o BIOS mais recente.
O cache L3 varia com a CPU
Chipset
Intel Express Chipset H110
Memória
2 x soquetes DIMM DDR4 que suportam até 32 GB de memória do sistema
* Devido a uma limitação do sistema operacional do Windows 32 bits, quando mais de 4 GB de memória física estiver instalada, o tamanho da memória real exibido será menor que o tamanho do físico Memória instalada.
Arquitetura de memória de canal duplo
Suporte para módulos de memória DDR4 2133 MHz
Suporte para módulos de memória ECC UDIMM 1Rx8 / 2Rx8 (operar em modo não ECC)
Suporte para módulos de memória não-ECC UDIMM 1Rx8 / 2Rx8 / 1Rx16
Gráficos onboard
Integrated Graphics Processor – Intel suporte HD Graphics:
1x porta D-Sub, suportando uma resolução máxima de 1920×1200 @ 60 Hz
1x porta DVI-D, suportando uma resolução máxima de 1920×1200 @ 60 Hz
* A porta DVI-D não suporta conexão D-Sub por adaptador.
Máxima memória compartilhada de 1024 MB
Áudio
Realtek codec ALC887
Áudio de alta definição
2/4 / 5.1 / 7.1-channel * Para configurar o áudio de 7.1 canais, você precisa usar um módulo de áudio do painel frontal HD e habilitar o recurso de áudio multicanal através do driver de áudio.
Suporte para S / PDIF Out
LAN
Realtek chip de Gigabit Ethernet LAN (10/100/1000 Mbit)
Slots de expansão
1x slot PCI Express x16, executado em x16 (Os slots PCI Express x16 estão em conformidade com o padrão PCI Express 3.0).
1x slot PCI Express x1 (O slot PCI Express x1 está em conformidade com o padrão PCI Express 2.0)
Interface de armazenamento
Chipset: 4 conectores x SATA de 6 Gb/s
Chipset
4x portas USB 3.0 / 2.0 (2 portas no painel traseiro, 2 portas disponíveis através do header USB interno)
6x portas USB 2.0 / 1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos headers USB internos)
Conectores internos I/O
1x Conector de alimentação principal ATX de 1 x 24 pinos
1x Conector de alimentação ATX 12V de 1 x 4 pinos
4x Conectores x SATA de 6 Gb / s
1x Header de ventilador da CPU
1x Header de ventilador do sistema
1x Header do painel frontal
x Header de áudio do painel frontal
1x Header S / PDIF Out
1x Header USB 3.0 / 2.0
2x Headers USB 2.0 / 1.1
1x Header da porta do alto-falante
1x Header da porta serial
1x Jumper Clear CMOS
1x Gabinete de intrusão do chassi

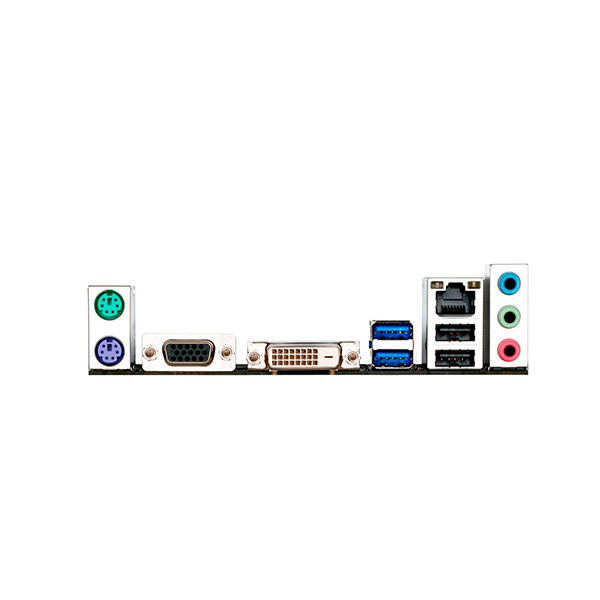

Conectores do painel traseiro
1x Porta de mouse PS/2
1x Porta do teclado PS/2
1x Porta D-Sub
1x Porta DVI-D
2x Portas USB 3.0 / 2.0
2x Portas USB 2.0 / 1.1
1x Porta RJ-45
3x Tomadas de áudio (Line In, Line Out, Mic In)
Controlador de I/O
Chip iTE I / O Controller
Monitoramento H / W
Detecção de tensão do sistema
Detecção de temperatura de CPU / sistema
Detecção de velocidade do ventilador da CPU / sistema
Aviso de superaquecimento do CPU / sistema
Aviso de falha do ventilador da CPU / sistema
Controle de velocidade do ventilador da CPU / sistema*
*Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instala.
BIOS
1x 64 Mbit flash
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Sistema operacional
O Windows 10 de 64 bits (para 7th Geração Intel processadores)
O Windows 10 64-bit / Windows 8.1 64-bit / Windows 7 32-bit / 64-bits (para 6th Geração Intel processadores)
* Faça o download do “Windows ferramenta de instalação USB” do site da GIGABYTE e instalá-lo antes Instalando o Windows 7.
Físico
Tipo – Micro ATX
Dimensão: 19,0 x 17,4 cm
